產品介紹

一、CC-850印刷機功能概述：

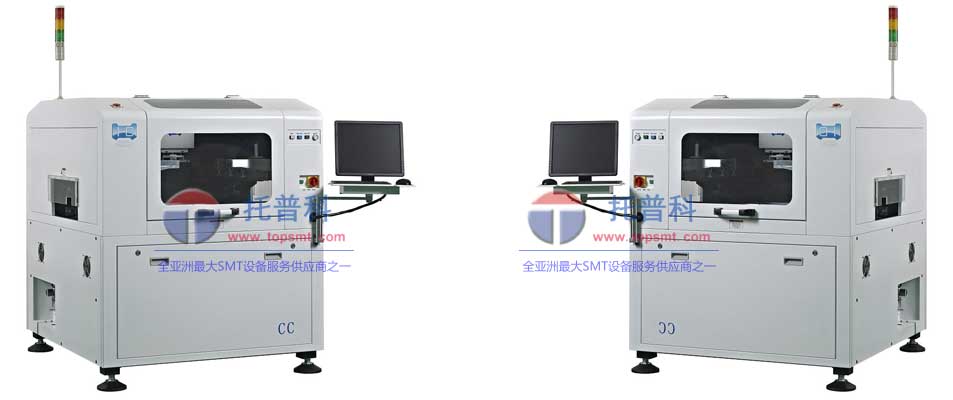

CC-850印刷機是一款高精度全自動錫膏印刷機(High Precision Auto Paste Printer)。在表面組裝工藝生產(SMT)中，用于高精度的鋼網印刷或漏版印刷的專用生產設備。

二、CC-850印刷機基本特點：

1、 PCB尺寸兼容范圍廣，可支持100mm X 80mm 至 850mm X 500mm 不同厚度的PCB。

2、高精度印刷分辨率。 定位精度高，重復定位精度±0.01mm；印刷精度0.025mm. 支持膠水印刷。

3、全自動控制可以提高生產效率，控制品質，節省成本： 自動鋼網定位； 自動PCB校正； 自動刮刀壓力調整； 自動印刷； 自動鋼網清洗(干洗，濕洗，抽真空3種清洗方式)；

4、采用環城公司獨立開發的懸浮式印刷頭，可編程氣缸壓力自動調整系統，可以在線實時反 饋壓力和自動平衡刮刀壓力，壓力控制精準，可以達到完美的錫膏成型效果；

5、可編程電機控制刮刀與鋼網分離速度及行程，可以靈活實現多種脫模方式。

6、多功能PCB固定定位系統，PCB定位方便快捷，準確。

7、上下視覺定位系統。

8、內建圖像處理系統；

9、支持2D，SPC功能

三、CC-850印刷機錫膏印刷范圍：

1、SMT工藝的電阻，電容，電感，二極管，三極管等貼片元器件生產加工：01005, 0201, 0402, 0603, 0805, 1206等以及其他規格尺寸；

2、IC: 支持SOP, TSOP, TSSOP, QFN 等封裝，最小間距(Pitch) 0.3mm; 支持 BGA, CSP封裝，最小球徑(Ball) 0.2mm;

3、印刷尺寸：100mm x 80mm ~850mm x 500mm;

4、PCB規格：厚度0.6mm ~ 6mm (5), FPC規格：厚度0.6mm以下(帶治具)

四、CC-850印刷機應用范圍：

手機，通訊，液晶電視，機頂盒，家庭影院，車載電子，醫療電力設備，航天航空等產品/設備的生產制造, 和一般電子產品的生產加工。

五、CC-850印刷機參數：

重復定位精度：±0.01mm（CPK=2.0，6σ）

印刷精度：±0.02mm

生產循環時間/不含清洗：﹤10s

換線時間：﹤5Min

鋼網尺寸：737x737mm-1100x900mm(標準) （29’’鋼網時要更換清洗膠條）

PCB印刷尺寸：100x80-850x500mm

PCB彎曲度：﹤1%（對角線長度為基準）

板邊間隙：3mm

軌道傳送速度：100-1500mm/sec可編程控制

PCB定位方式：彈性側夾/真空吸/Z向壓片/磁性頂針/邊支持塊/柔性自動頂針（選配）

印刷頭：可編程電控印刷頭（標準）/可編程控電氣組合控制印刷頭（選配）

刮刀速度：10-200mm/sec

刮刀壓力：0-30KG程序控制（標配）（閉環壓力反饋選配）

鋼網分離速度：0.1-20mm/sec（可編程控制）

清洗方式：干洗，濕洗，抽真空（可編程任意組合）

工作臺調整范圍：X=±4mm,Y=±6mm Θ=±2°

攝像機系統：CCD相機/遠心同軸視覺系統/四路獨立同軸/環形LED光源

使用空氣：4-6kg/cm2

耗氣量：約0.07m3/min

電源：AC：220, ±10%,50/60HZ 1Φ1.5KW

機器外形尺寸：1740mm(W)x1560D)x1510(H)

機器重量：Approx:1300kgs

六、CC-850印刷機配置：

1，可編程氣缸壓力自動調整和馬達組合懸浮式刮刀印刷頭。

(1), 可編程氣缸壓力自動調整系統. 壓力控制準確。

(2), 前后刮刀壓力獨立調整, 確保因刮刀材質疲勞變形而產生壓力的失衡，從而引起前后印刷的差 異性。

(3), 可編程電機控制刮刀與鋼網分離速度及行程。

2，標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命.

3，視覺對準系統。

4，平臺X/Y/θ自動校正系.

5，PCB夾持及支撐裝置.

*磁性頂針；

*PCB側邊柔性夾緊裝置，保證PCB夾持時不會產生彎曲變形;

*強力真空吸腔;

*“機械手”上壓裝置（選配）;

*柔性自動頂針（選配）;

6, Z軸四軌道驅動平臺升降。

7，數控導軌調整運輸寬度及運輸速度。

8，干、濕、抽真空三種可編程，可任意組合的鋼網清潔系統。

9，工業控制型電腦,Windows XP中英版界面操作系統。

10，內建式軟件診斷系統。

11，支持2D、SPC軟件功能。

12，標準SMEMA連機接口。
